DIY højttalere

4.416 visninger | Oprettet:

Efter som jeg droppede mit Las Vegas Projekt da det blev total nedragget herinde har jeg sammen med Rasmus L lagt hovedet i blød og kigget på hvordan jeg så bedst kan udnytte de nye enheder

Resultatet blev til denne "slanke" gulvhøjttaler der med sine 110cm høje 45cm brede og 40cm dybe kasse nok skal kunne brumme godt fra sig...

Kassens egen resonans er 38 Hz ved -3dB men kan gå dybere ned :)

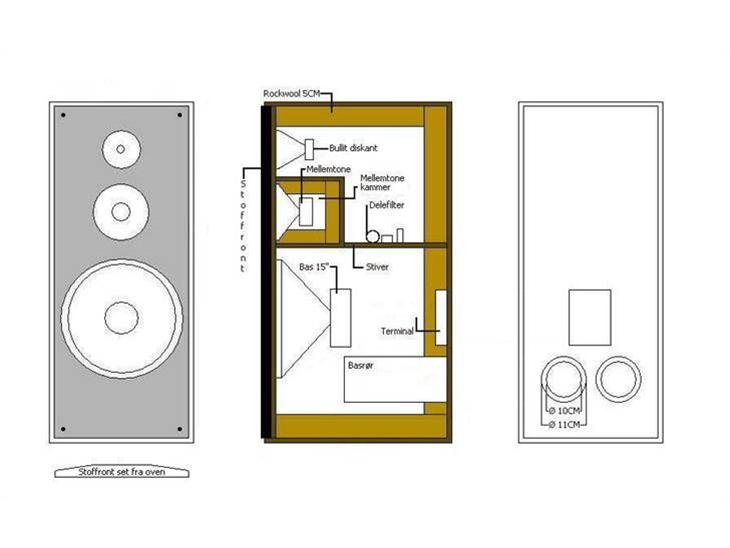

Her er der lavet en skitse af hvordan den vil blive bygget...

Materialer er 19mm MDF og inderkassen til mellemtone er på 20x20x20 også i 19mm MDF
---------------------------------------------------------
Enheder som der bliver brugt:

ZOMAX ZO P1565 15" basenhed

• Belastning 120/250W (RMS/musik) - 99dB (1W/1mtr)
• Impedans 8 ohm - 2,5" svingspole kantviklet
• Frekvensområde 38-3000Hz - Plade chassis
• Magnet diameter 185 mm • Vægt 6,0 kg
---------------------------------------------------------
SPECIFIKANTIONER PÅ MELLEMTONE

6 1/2'' højttaler SP-6/150PA

Power rating (P) 150WRMS
---------------------------------------------------------
SPECIFIKATIONER PÅ DISKANTENHEDER

ZOMAX ZO1202S Bullit Diskant

• Belastning 30-200W - 105dB (1W/1mtr.)
• Impedans 8 ohm - 1,5" svingspole
• Frekvensområde 3,5-20KHz - Støbt chassis
• Ferrit magnet - Vægt 1,5 kg
---------------------------------------------------------
Disse enheder er blevet fundet i samarbejde med Rasmus L og er de enheder som der giver MEST effekt for pengene...
---------------------------------------------------------
Der kommer flere billeder til når projektet skrider frem
---------------------------------------------------------
en stor tak til:

Rasmus L som der har kunne holde mig ud og forklare hvordan en højttaler er opbygget og fungerer og som der har hjulpet med udregning af kassen !

Dan min private tømrer som der udstyrer mig med alt hvad jeg skal bruge af plader fræsere osv han saver hjælper med at samle, lime fuge osv så en stor tak til ham også :)

Stefan G
Stefan G
Mand | 44 år | Oprettet: 29. jan 2008
AV-enheder (3)
Forumemner (75)


Følger (16) Følgere (22)
Gå til sidste svar
Kommentér på:
DIY højttalere
  • Stefan G
    Stefan G Tilmeldt:
    jan 2008
    Følger: 16 Følgere: 22 AV-enheder: 3 Emner: 75 Svar: 374
      8. okt 2009 Projektet er stille stående lige PT

    Pengene er der ikke smiley
    Nu har jeg også mine Verwin Vega VS15, det var jo meningen at det skulle være en slags "erstatning" for et sæt Cerwin Vega da jeg mente at jeg aldrig fik råd til et sæt smiley

    Kasserne er lavet og samlet så det er faktisk kun enhederne som der mangler men tror min kæreste bliver bare en smule sur hvis jeg har maser 4 "højttalerkæmper" ind i stuen

    jeg synes at jeg har bulder og brag nok med 3 x 15" som der pumper musik ud, det er sådan at hele stuen ryster

  • mike n
    mike n Tilmeldt:
    mar 2008
    Følger: 14 Følgere: 13 AV-enheder: 1 Emner: 104 Svar: 877
      8. okt 2009 hvor langt er projektet noget

  • Stefan G
    Stefan G Tilmeldt:
    jan 2008
    Følger: 16 Følgere: 22 AV-enheder: 3 Emner: 75 Svar: 374
      28. aug 2009 Hvor synes du ellers afstivning skal være også så volumen ikke bliver ændret for meget

  • Mathias B
    Mathias B Tilmeldt:
    feb 2006
    Følger: 16 Følgere: 18 AV-enheder: 11 Emner: 2 Svar: 135
      28. aug 2009 Umiddelbart bør du afstive kabinet en smule mere, end blot en vandret plade. Husk på, hvor stor en enhed du har valgt.

    Mvh Mathias

  • Stefan G
    Stefan G Tilmeldt:
    jan 2008
    Følger: 16 Følgere: 22 AV-enheder: 3 Emner: 75 Svar: 374
      9. apr 2008 jo det gør jeg er i fuld gang smiley vi er ved at få materialer hjem og har klargjort værkstedet

  • André J
    André J Tilmeldt:
    aug 2005
    Følger: 4 Følgere: 3 AV-enheder: 2 Emner: 2 Svar: 222
      23. mar 2008 det er bare fordi normalt så dæmper man mellemtone og diskant og får det til at matche bassen i følsomhed, da man meget nødig smider en modstand på bassen..

    Zomaxens følsomhed passer bedre til resten af systemet sammenlignet med Monacoren umidlbart... Hvordan de så lyder skal jeg ikke kunne sige.. Monacoren begynder allerede ved 3500hz (ifølge deres egne målinger) at lave ballade... Zomaxen kan jeg ikke finde noget på, dog skriver de den kan deles forholdsvist højt, hvilket diskanten muligvis ville kunne drage fordel af...

  • Stefan G
    Stefan G Tilmeldt:
    jan 2008
    Følger: 16 Følgere: 22 AV-enheder: 3 Emner: 75 Svar: 374
      23. mar 2008 jeg må ærligt sige at jeg faktisk ikke ved svaret på dit spørgsmål da Rasmus faktisk udvalgte enhederne som der ville passe sammen med det øvrige men det var vidst noget med at den fra Zomax ikke havde en lav nok følsomhed til at den kunne følge med diskanten samt bassen du må ikke helt hænge mig op på det smiley men skal da lige spørge hvorfor jeg ikke kan tage en Zomax enhed for kan jo retunere de mellemtoner jeg har købt og så få Zomax i stedet for ...

  • André J
    André J Tilmeldt:
    aug 2005
    Følger: 4 Følgere: 3 AV-enheder: 2 Emner: 2 Svar: 222
      23. mar 2008 jeg kan ikke lade være med at tænke hvad grunden til at i vælger monacors SP6 istedet for den oprindelige Zomax?

    Følsomheden er det tilsvarende lavere end det den kan tåle rent effekt messigt, forskellen er umidlbart blot at SP6 skal bruge 4 gange mere effekt for at levere samme lydtryk som Zomaxen... Hvis det er fordi enheden skulle lyde bedre og man vil tage hensyn til det såkaldte baffle step, så kan jeg godt se pointen i valget, ellers ikke lige umidlbart...


  • Stefan G
    Stefan G Tilmeldt:
    jan 2008
    Følger: 16 Følgere: 22 AV-enheder: 3 Emner: 75 Svar: 374
      21. mar 2008 nemlig griner tror at de bliver ganske gode har allerede skaffet plads i stuen til dem hehe vi skal igang her til den første med at skære plader ud fræse dem osv og så kommer der billeder

  • André J
    André J Tilmeldt:
    aug 2005
    Følger: 4 Følgere: 3 AV-enheder: 2 Emner: 2 Svar: 222
      21. mar 2008 argh... derfor den skulle dæmpes med yderligere 6db... indlysende... ho ho

  • André J
    André J Tilmeldt:
    aug 2005
    Følger: 4 Følgere: 3 AV-enheder: 2 Emner: 2 Svar: 222
      21. mar 2008 Du siger det er de samme enheder, hvorfor skal diskanten sænkes med yderligere 6db?

  • Stefan G
    Stefan G Tilmeldt:
    jan 2008
    Følger: 16 Følgere: 22 AV-enheder: 3 Emner: 75 Svar: 374
      14. mar 2008 Der kommer et filter i fra DLT.dk som er til en højttaler kaldet Rock 300 det er faktisk de samme enheder jeg har i pånær mellemtonen og så kommer der en dæmper på diskanten på de 6dB

  • dennis d
    dennis d Tilmeldt:
    mar 2006
    Følger: 8 Følgere: 35 AV-enheder: 5 Emner: 154 Svar: 697
      14. mar 2008 men hvilket delefilter bruger i???

  • Stefan G
    Stefan G Tilmeldt:
    jan 2008
    Følger: 16 Følgere: 22 AV-enheder: 3 Emner: 75 Svar: 374
      14. mar 2008 jeg glæder som et lille barn til at de bliver færdige ville godt tage billeder af enhederne da je ghar dem liggende men mit hukommelseskort er gået i stykker til mit kamera så de må lige vente

    Men glæder mig til at skulle råbe stuen ud hehe

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      14. mar 2008
    bullit bliver dæmpet 6dB for at mache bassen.

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      14. mar 2008 da budgetet var stramt og det skulle gengive stort lydtryk og lydde rimligt godt samtidig. var det de enhder vi kunne finde frem til, hvor der var data på til beregning af kabinet og refleks. plus. højttaleren følsomhed er på 99dB så de kommer til at råbe højt. smiley og så med en fin fin bullit diskant.
