Musikanlæg Power Hjemmebyg 5000
1.603 visninger
|
Oprettet:
Musikanlæg Power Hjemmebyg
Prisklasse:
5000
Forstærker/reciever:
med hlælp fra AATS (kabinet og preamp system) og fra min arbejdsplads (div. dele) Tak til alle der har hjulpet til med matrialer og viden.
Forstærkertrinene:
Forstærkeren er bygget efter et gammelt diagram jeg fandt, jeg havde lyst til at bygge en seriøs mosfet forstærker og det var lige hvad der var på diagrammet, så var det ellers i gang med at fremstille print og få fat i komponenter, og det viser sig at de også spiller glimrende og yder 2* 270Watt RMS i 8ohm med den forsyning på +-70Volt*2 jeg har lavet.
+-70V *2 Strømforsyning:
Strømfprsyningnen er opygget med fire diodebroer, to til hver +- forsyning, kodensatorerne i forsyningen er hver på 22000uF koblet i serie med toelrance modstande i parrelel.
for at få en høj nok forsyningsspænding til at kunne give den store effekt ud har jeg brugt hele fire trafoer, for ofte er det forsyningen og dennes stabilitet der sætter begrænsninger for forstærkeren og giver den forvrængning, det er ikke tilfældet her.
Forstærker / Preamp:
preampen i forstærkeren består af et helt preamp bord med 5 preamps monteret, derfor 5 indgange, det hele er digitalt styret så potmeterstøj mm. ingen indflydelse har på preampen, indgange, bas, diskant mm.
preampen er mudulerbar, det vil sige at til hver kanal kan der laves en særlig opamp eller ligende.
har lavet en microprocessor der kan styre preampen via en fjernbetjening også, med tilhørende Digipot, modtager og div. C kode.

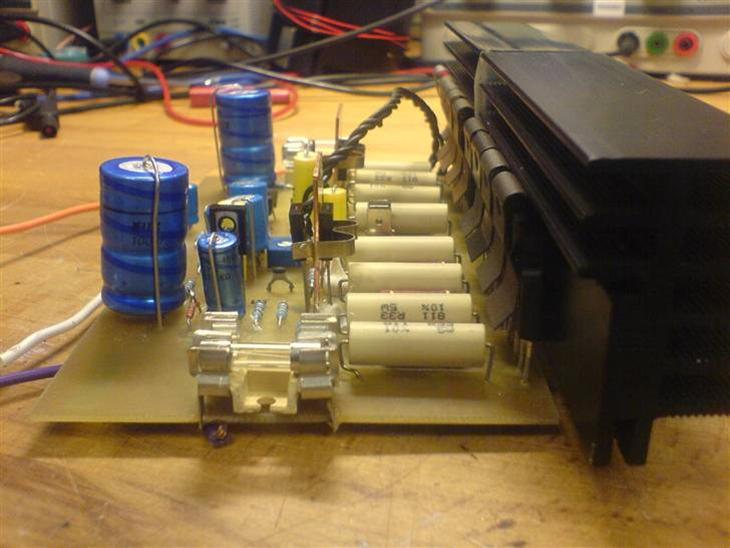

Forstærkertrinene:
Forstærkeren er bygget efter et gammelt diagram jeg fandt, jeg havde lyst til at bygge en seriøs mosfet forstærker og det var lige hvad der var på diagrammet, så var det ellers i gang med at fremstille print og få fat i komponenter, og det viser sig at de også spiller glimrende og yder 2* 270Watt RMS i 8ohm med den forsyning på +-70Volt*2 jeg har lavet.
+-70V *2 Strømforsyning:
Strømfprsyningnen er opygget med fire diodebroer, to til hver +- forsyning, kodensatorerne i forsyningen er hver på 22000uF koblet i serie med toelrance modstande i parrelel.
for at få en høj nok forsyningsspænding til at kunne give den store effekt ud har jeg brugt hele fire trafoer, for ofte er det forsyningen og dennes stabilitet der sætter begrænsninger for forstærkeren og giver den forvrængning, det er ikke tilfældet her.
Forstærker / Preamp:
preampen i forstærkeren består af et helt preamp bord med 5 preamps monteret, derfor 5 indgange, det hele er digitalt styret så potmeterstøj mm. ingen indflydelse har på preampen, indgange, bas, diskant mm.
preampen er mudulerbar, det vil sige at til hver kanal kan der laves en særlig opamp eller ligende.
har lavet en microprocessor der kan styre preampen via en fjernbetjening også, med tilhørende Digipot, modtager og div. C kode.
Tuner
ingen, bruger ikke rigtig den slags, har dog lavet en dobelt super modtager på skolen.
Cd-afspiller
indgang så kan tilsluttes.
Pladespiller
ingen
Båndoptager
indgang så kan tilsluttes.
DVD/Video
indgang så kan tilsluttes.
Højttalere
eltax power solution 10 - fire* 10 tommer letdreven basenheder + to* diskanthorn + to* 6,5 tommer mellemtone.
jeg vil sige nogle af de bedste højttalere eltax har lavet.
jeg vil sige nogle af de bedste højttalere eltax har lavet.
TV/Projektor
Acer DLP projektor af nyere dato, som sammen med denne forstærker, højttalerne og min pc er min hjemmebiograf.
Ekstra udstyr
skal til at lave en hovedtelefonsforstærker til indbygning i bunden af forstærkeren.
Bemærkninger
spiller dejligt, og med go bass.
Står og spiller nu:)
Står og spiller nu:)
Musikanlæg Power Hjemmebyg
jul 2008
Følger: 1 AV-enheder: 1
enig, det er du sluppet godt fra:)
er vist blevet afhænig af mosfet;)
vga stikkene er til preamp så man kan skifte mellem forskellige preamps, og så skifte mellem dem digitalt
jan 2007
Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
det ser også gedint ud. vel bygget og vel demintioneret. men hvorfor er det jeg kan se VGA stik ??
min stue er så vidt mulig med de ting jeg har, indrettet i stilen med røranlæget, så det flyder sammen med indretningen. jeg syntes det er lykkedes meget godt, belysningen er af samme stil, dæmpet og varm, og og farve samsætningen er også indbydende og varm.
det går godt i spænd med den varme rørlyd og med brændeovnen kørende i baggrunden, den bidrager jo også med varme og hygge. for min skyld behøver tingene ikke være ens, sterilt og stilrene. der må godt være lidt kulør og krydsninger, det gør det hele mere spændende
men ja rørforstærkerene er lækre nok. men pas på med at lytte til sådan noget, man bliver helt afhængig.
jul 2008
Følger: 1 AV-enheder: 1
jeps, og må sige at den spiller detaljeret og med en rigtig go bund i lyden, er 112% tilfreds;)
jan 2007
Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
uha uha, der er nogle der har gang i diy sjov der.. det ser spændenden ud, og den kan da vist også spillet et par dB eller 2
jul 2008
Følger: 1 AV-enheder: 1
du skal da vist os lige ha en høj med på vejen;)
jun 2008
Følger: 6 Følgere: 5 Emner: 2 Svar: 1
høj herfra..:)
jul 2008
Følger: 1 AV-enheder: 1
men lyden er godt detaljeret med en rigtig god bund, kan mærke den har styrke også når man ikke spiller højt.
næsten bedre end jeg havde håbet på.
jul 2008
Følger: 1 AV-enheder: 1
bliver snart nød til at smutte en tur skal over og hente noget benz. så jeg kan komme på arbejde i morgen.
jul 2008
Følger: 1 AV-enheder: 1
Kan slet ikke få mig til at stoppe den eller skrue ned;) 112% tilfreds her
jul 2008
Følger: 1 AV-enheder: 1
og det er ikke lykkedes mig at finde den på nettet, en ven fandt diagrammet i en skuffe, tror han har betalt for det en gang.
jul 2008
Følger: 1 AV-enheder: 1
korrekt, der findes kun denne her med fire til posiktiv og fire til negativ, den hedder POSTYKIT
jul 2008
Følger: 1 AV-enheder: 1
det er den der er på diagrammet, og på billederne af forstærkertrinene
det hele startede med jeg ville bygge stort og så faldt over diagrammet der
jul 2008
Følger: 1 AV-enheder: 1
har dame på, så det er i hvert fald ikke en hun;) hehe
jul 2008
Følger: 1 AV-enheder: 1
det virker godt:) lytter på den lige nu
jul 2008
Følger: 1 AV-enheder: 1
har da os set kalsse A mosfet trin med ca fem komponenter;)
jul 2008
Følger: 1 AV-enheder: 1
det er hvad der skal til , der flere der minder om den i opbygningen rundt om på nettet:)
jul 2008
Følger: 1 AV-enheder: 1
kan du kopire det overfor bliver nok svært at se ellers?
jul 2008
Følger: 1 AV-enheder: 1
så kan du se hele forstærkertrinet:)
jul 2008
Følger: 1 AV-enheder: 1
den er en en lille bette smule blød, men detaleret og bestemt
jul 2008
Følger: 1 AV-enheder: 1
sad lige og kiggede på dit udstyr, og jeg må da sige at det ser rigtigt godt ud
jul 2008
Følger: 1 AV-enheder: 1
kunne godt tænke mig en af mine kanaler kørte med rør, men har ingen erfaring med rør, kunne være cool hvis du kunne fortælle lidt om komponentvalg mm. til en preamp, har ikke kunne finde nogle teginger har dog hørt at de helst skal køre med en DC
jul 2008
Følger: 1 AV-enheder: 1
har os brugt nogle timer på den men det har været lærerigt og intrasandt, det er os første gang jeg bygger en forstærker, men vil ikke sige at det bliver den sidste;)
jul 2008
Følger: 1 AV-enheder: 1
hva syntes du ellers om den?
jul 2008
Følger: 1 AV-enheder: 1
tak for tippet:) bruger Kosel lytter i strømforsyningen og flere andre steder.
