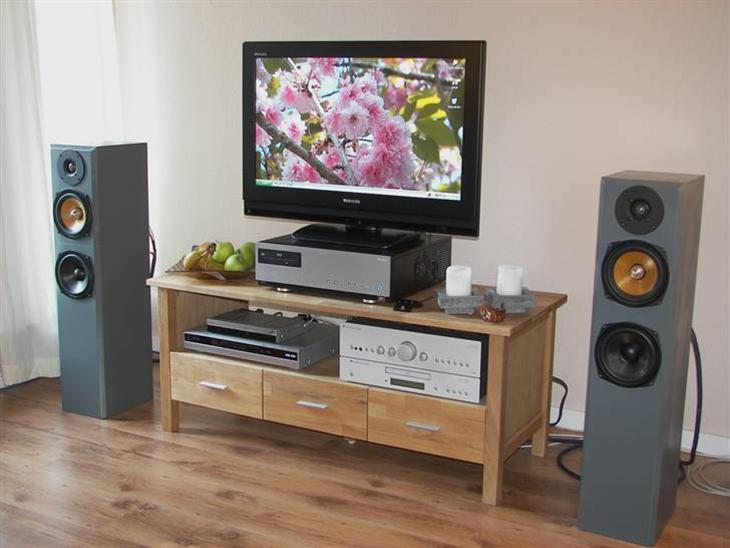

Musikanlæg Cambridge Audio - DIY

Udfordringer
0
0
0
Udfordr
Prisklasse:
25000
Forstærker/reciever:
Cambridge Audio Azur 640A v.2
Tuner
None
Cd-afspiller
Cambridge Audio Azur 640C

- 24bit/192KHz D/A Converter
Pladespiller
Sony PS-LX1 - (ikke afbildet)
Båndoptager
None
DVD/Video
SONY RDR-HX820 DVD-optager med HDMI udgang og 160gb. HDD.

- 12bit/108MHz Video-DAC
- 24bit/192KHz D/A Converter
Højttalere
Monacor - Do It Yourself (DIY)

Specs:

Diskant: DT-300 (30mm. Silk dome diskant)

Mellemtone: SPH-165KEP (6.5" enhed med Kevlar membran og Alu Phase Plug (egen kreation))

Bass: SPH-165C (6.5" enhed med membran i Carbon fiber)

Delefilter: Opbygget som 2½ vejs filter, som vil sige at både mellemtonen og bassen spiller fra 1Hz (i teorien)

Bass-sektionen: 12db Linkwitz-Riley filter der deler ved 255Hz

Mellemtone-sektionen: 12db Linkwitz-Riley filter der deler ved 3750Hz

Diskant-sektionen: 12db Linkwitz-Riley filter der deler fra 3750Hz + en L-Pad (Følsomheds reducerer)

Filtrene er selvfølgelig hjemmebyggede :-)

- Har tidligere brugt "Butterworth" modellen, men den skaber et 3db. peak ved delefrekvensen, og det var i dette tilfælde ikke løsningen... Linkwitz-Riley derimod, ligger på 0db. ved delefrekvensen.

Der er også brugt et såkaldt "Impedans udlignings filter" på mellemtonen...

Har fået hjælp af Frequence.dk til at designe filteret, så det passer bedst muligt til mine enheder... de bruger et program ved navn "Clio", som bl.a bruges til at vise én eller flere enheders SPL Frekvens Respons kurve.

Affaset med 12x12 mm. og spraymalet af 20 gange :-) med PlastiCote og afsluttet med et lag lak.

Vægt: ca. 20kg pr. stk. (opbygget i 16 og 22 mm. MDF)
TV/Projektor
Toshiba Regza 32" (32A3000P)

- HDMI og VGA indgang
- 720p HD
- Det bedste billede jeg har oplevet fra en LCD skærm, meget skarp og med god dybde i billedet :-)
Ekstra udstyr
DIY MediaPC

- Antec Desktop med indb. LowNoise PSU
- AMD Sempron 2600+
- 512 mb. DDR2 Kingston HyperX ram
- 250 gb. SATA2 disk
- TT RubyOrb køler (120mm. blæser) som kører ved 5v. (ca. 800 omdr./min.)
- Creative X-Fi Extreme Music med 24bit/192KHz D/A Converter
- GeForce 6200 TurboCache, kører i 1280x720 over DVI'en til HDMI'en i TV'et, super skarpt og ren digitalt :-)
- MediaPC'en er meget støjsvag, vil tro omkring 17db, mindre end min DVD-optager :-)

Universal Remote

- Philips SRU 9400 med Touch Screen

Digiality T-2001 CX DVB Receiver (giver lige den lidt bedre opløsning end analog, specielt mærkbart på en fladskærm)
