Musikanlæg ZAPpulse 5000
2.906 visninger
|
Oprettet:
Musikanlæg ZAPpulse
Prisklasse:
5000
Forstærker/reciever:

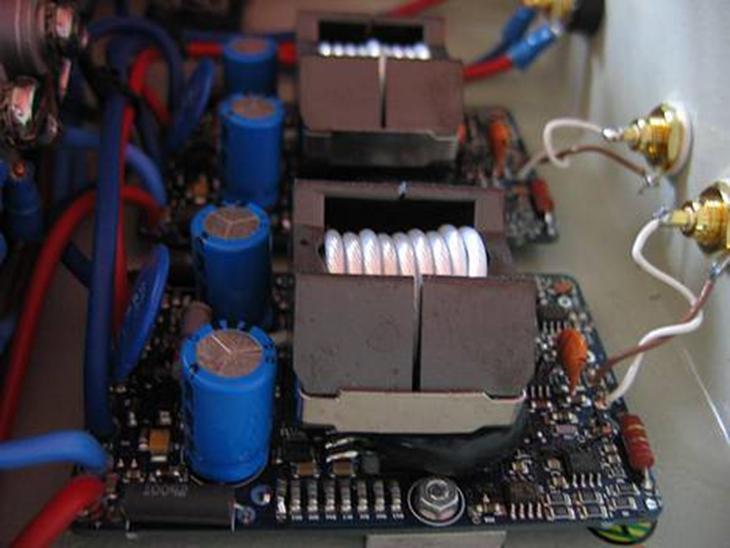

Min hjemmebygget Zappulse. Har købt selve forstærkerblokken, og købt det andet igennem mit arbejde. Hele forstærkeren står mig i ca. 4500 kr. med det hele.
Forstærkeren er baseret på PWM modulation (klasse D). Effektiviteten nærmer sig 96% ved fuld effekt, derfor afsættes der stort set ingen varme i køleblokken. Er håndlun ved fuld effekt i over 1 time
Specifikationer: RMS
300 Watt i 8 Ohm
580 Watt i 4 Ohm
1 kW i 2 Ohm
1 kW i 1 Ohm
Frekvensgang: 0 - 150.000 Hz -3dB
Hvis man brokobler de her moduler, altså bygger dem sammen, gøres ved at trække to ledninger fra det ene modul til det andet, så yder denne forstærker hele 1100 RMS watt i 8 ohm
Som forforstærker har jeg en NAD C 160 (Der et lille hjørne af den på et af billederne)
Forstærkeren er baseret på PWM modulation (klasse D). Effektiviteten nærmer sig 96% ved fuld effekt, derfor afsættes der stort set ingen varme i køleblokken. Er håndlun ved fuld effekt i over 1 time
Specifikationer: RMS
300 Watt i 8 Ohm
580 Watt i 4 Ohm
1 kW i 2 Ohm
1 kW i 1 Ohm
Frekvensgang: 0 - 150.000 Hz -3dB
Hvis man brokobler de her moduler, altså bygger dem sammen, gøres ved at trække to ledninger fra det ene modul til det andet, så yder denne forstærker hele 1100 RMS watt i 8 ohm
Som forforstærker har jeg en NAD C 160 (Der et lille hjørne af den på et af billederne)
Tuner
Cd-afspiller
Min computer
Pladespiller
Båndoptager
DVD/Video
Højttalere
2 stk CERWIN-VEGA V-15F højttaler
Specifikationer:
15” bas
6 ½” mellemtone
1 ¼” diskant m/sikring
Frekvensgang: 26-20.000 Hz
Følsomhed: 102 dB
Impedans: 8 ohm
Størrelse: 95/41/48 cm (H/B/D)
Effekt: 400 Watt RMS
Specifikationer:
15” bas
6 ½” mellemtone
1 ¼” diskant m/sikring
Frekvensgang: 26-20.000 Hz
Følsomhed: 102 dB
Impedans: 8 ohm
Størrelse: 95/41/48 cm (H/B/D)
Effekt: 400 Watt RMS
TV/Projektor
Ekstra udstyr
Bemærkninger
Har en NAD 218 THX og 216 THX til at stå, regner med at skal ha nogle flere højttalere, kunne godt tænke mig den nye version af Cerwin Vega med 2 15" basser, så 218'eren kan komme på banen igen :) Hvis i har RIS, ROS eller spørgsmål, så smid en kommentar!
Musikanlæg ZAPpulse
aug 2005
Følger: 25 Følgere: 24 Emner: 9 Svar: 190
Ja ok .. det var vidst også signalkablet jeg fik øje på..
aug 2005
Følger: 25 Følgere: 24 Emner: 9 Svar: 190
Dejligt! har du ikke overvejet at udskifte ledningerne indeni med noget tykkere? Evt. højttaler kabel? Jeg tænker på om der ikke går noget tabt, både kvalitets men også effektmæssigt til spilde med nogle af de lidt tyndere kabler? Jeg er også ved at bygge en forstærker, dog meget mindre, rent faktisk et minianlæg, men jeg har gjort det at jeg har brugt ordsproget "en kæde er aldrig stærkere end det svageste led" og har derfor gjort meget for at der ikke skal være noget overflødigt der kan forstyrre (terminaler, knapper, lys, tynde kabler osv.) eller mindske effekten og kvaliteten. Det skal så lige siges at det er noget småt og billigt noget, så i mit tilfælde gør det ikke den store forskel, man kan vel kalde det en form for prototype eller concept forstærker, der bare er lavet for sjov og for at knuse nosserne på alle de lortede mini-anlæg man kan få i elgiganten.
aug 2005
Følger: 1 AV-enheder: 1
Det er nice nok
aug 2005
Følger: 1 AV-enheder: 1
Spiller den bedre? ..
aug 2005
Følger: 55 Følgere: 65 AV-enheder: 8 Emner: 196 Svar: 4.568
Lækkert entussiast-anlæg af første klasse...
aug 2005
Følger: 7 Følgere: 6 AV-enheder: 1 Emner: 18 Svar: 75
Har du selv bygget den ?
