DIY Tripath TK2050 TP2050 2x100W

7.973 visninger | Oprettet: 20. apr 2011

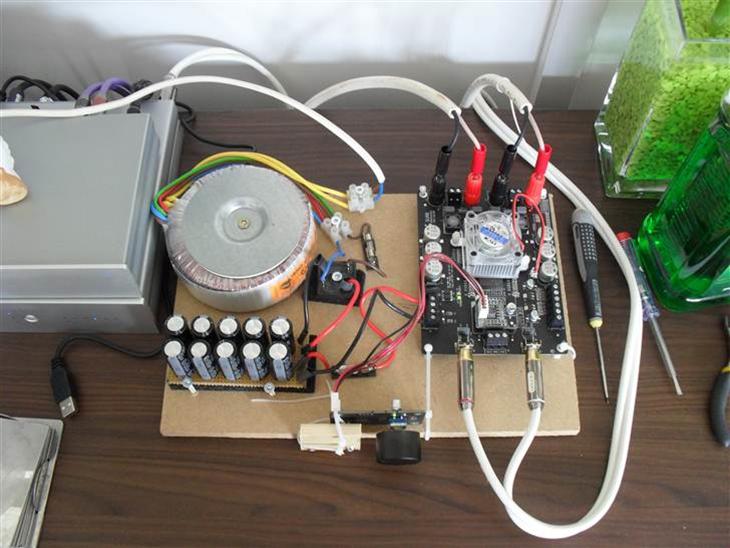

Så fik jeg samlet min Tripath TK2050 TP2050, fra Sure Electronics. Den spiller nu ganske forrygende, må jeg sige :) Det skal dog lige tilføjes at den kun er på prøveplade, og dermed ikke er færdig endnu! Den skal selvfølgelig i et kabinet :)

Den er forsynet med en simpel strømforsyning med ca. 10.000uF lytte kapacitet, og en ringkerne på 2x112VA, der er lagt parallel, så den yder 225VA @ 18 volt AC.

Her er lidt specs:
Size: 148.30 (L) × 106.80 (W) × 35.50 (H) ±0.2mm
A perfect "Class T" architecture
Wide power supply range: 12V to 30V, maximum 32V
Frequency response: 20Hz to 20KHz(±3dB)
Signal/Noise Ratio: 100dB(A-Weighted)
High Output Power
30W @ 6&#937;, < 1% THD+N
40W @ 8&#937;, < 3% THD+N
100W @ 4&#937;, < 10.0% THD+N

High Efficiency
86% @ 60W 8&#937;
82% @ 46W 6&#937;
90% @ 100W 4&#937;

Audiophile Quality Sound
0.007% THD+N @ 30W 8&#937;
0.005% THD+N @ 70W 4&#937;
