Værksteds anlægget (Tripath)

1.908 visninger | Oprettet: 24. mar 2011

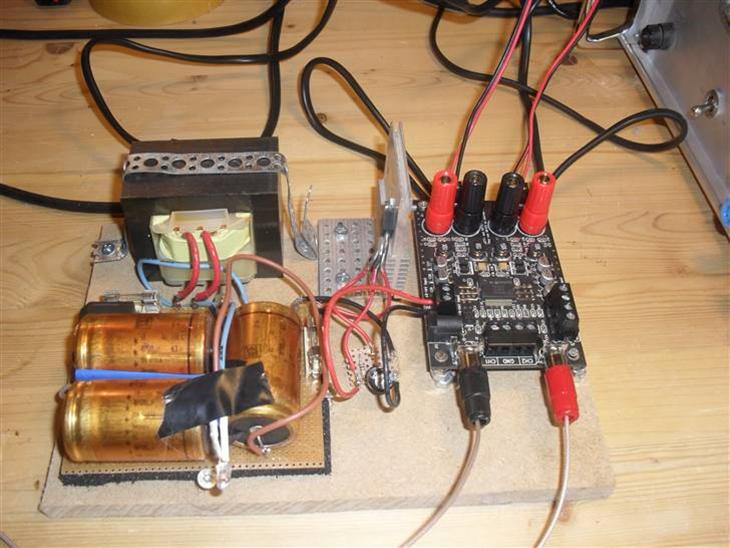

Her er et af mine små projekter, som jeg har fået bygget mig :) Det er er Sure electronics 2x15W digitalforstærker med Tripath TA2024 kreds. Den spiller sku rigtig godt må jeg sige :) Jeg styre volumen via computeren, da det giver den bedste kontrol over lyden, da jeg ikke har kunne finde et potmeter der har virket korrekt til den, endnu. Den trækker et par gamle sony højtalere, som ikke er til at prale af. Men jeg tror nu aldrig, at de har spillet så godt, som de gør nu :)
Forsyning er en simpel strømforsyning med en brokobling, og en lyttekapacitet på omkring de 1,41mF, så den tager lidt tid om at slukke ned :) Efter lytterne er der en regulator, der regulere ca. 1 volt ned, så den når den på den spænding, som forstærkeren vil acceptere.
Anlægget står i prøve opstilling, så derfor er det jo ikke verdens pæneste :)

Her er lidt specs:

Class-T architecture
Proprietary Digital Power Processing Technology
Requires single +12V power source
Output Power (per channel @ VS = 12V):
15W per channel (4O, 10% THD+N)
10W per channel (4O 0.1%, THD+N)
Easy engineering evaluation platform for Tripath Technology’s TA2024C product
"Audiophile performance” typically:
0.04% THD+N (9Wrms, 4O)
0.18% IHF-IM (1Wrms, 4O)
Efficiency - >88% @ full power (RL = 8O)
No heat sink required up to 15W per channel
MUTE and SLEEP inputs
Turn-on & turn-off pop suppression
Intelligent short-circuit protection
Intelligent over-temperature protection
Connects to any passive 4/8O speakers
Takes standard audio line output from any sound system
Cost-effective 2-layer PCB design
36-pin Power SOP package
