Elektronik DIY. Start.

3.329 visninger | Oprettet:

Så er jeg ved at have skrabet nok sammen til at kunne gå i gang med at lave lidt DIY igen. Mangler stadivæk lige småting. bla schottky dioderne og ja selve forstærker trinene. men de er på trapperne.

Det tager jo også lidt tid at lave Print tegningerne og så at ætse dem.

Og så fik jeg et nyt multimeter. Godt nok en bette en, men hey det er et multimeter og det var savnet.

Rasmus L
Rasmus L
Mand | 44 år | Oprettet: 3. jan 2007
AV-enheder (10)
Forumemner (33)


Følger (19) Følgere (17)
Gå til sidste svar
Kommentér på:
Elektronik DIY. Start.
  • - ALPHA -
    - ALPHA - Tilmeldt:
    apr 2008
    Følger: 1 Emner: 5 Svar: 35
      7. mar 2011 Det ser meget fornuftig ud af en nybegynder, go for it

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      16. maj 2010 Hej michael. Trinene er bygget op omkring tripath 2020. med omkring liggende rubycon komponenter, og audiophiler MKP kondensatorer.

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      11. maj 2010 men Mike. tak for tilbudet.. men nu har jeg jo købt udstyret selv. så kan jeg lige så godt bruge det. det også sjovt at lege fysiktime her hjemme.

    men en dag når jeg skal bygge nogle rigtigt vilde prints. så kunne det være et godt tilbud.

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      11. maj 2010 jeg har også overvejet det. har nogle Niippon chemi lytter på 220uf som jeg tænkte på at sætte på. derfor laver jeg også de 3 extra skinner. du ser, så jeg kan sætte forskellige størrelser på. men jeg er heller ikke færdig med at tenge op på printes. så point taken, jeg vil have nogle lyttebanke med det små lytter også.


  • Mike
    Mike Tilmeldt:
    jan 2007
    Følger: 3 Følgere: 2 AV-enheder: 3 Emner: 2 Svar: 22
      11. maj 2010 Så skal jeg nok tegne de print til dig og ætse den heroppe i vores lab

  • anders n
    anders n Tilmeldt:
    maj 2008
    Følger: 3 Følgere: 2 AV-enheder: 1 Emner: 4 Svar: 127
      11. maj 2010 du skal bare huske på en ting. Store kondensator kan ikke afgive hurtige strømme. altså hvis du tager det i praksis vil det ikke hjælpe dig på at spændingen skal være stabil når der kommer et hurtigt bastryk hvor du skal bruge mange peak amps... hvis du vil ha din kondensatorbank til at kunne det skal du også ha nogle små på. evt 100 uf på...

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      11. maj 2010 så derfor kommer der nok UF på til at stabilisere ca 15 amperes forbrug. så har jeg overskudt 3 gange.. så er der hvis ikke mere at komme efter. og skulle der alligevel være brug for mere så har jeg lavet 3 extra banke med 22.000uf. så vi lander på 25 amperes stabilisering.. " forbruger ligger på max lige over 4 ampere " men jo mere stabilitet jo bedere.

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      11. maj 2010 men det går også om det er 12,6V eller 14,5Vdc det er lige meget, jo flere jo bedere. men den skal kunne holde den spænding når der kommer press på. det er meget mere vigtigt. spændingsfald er FYHA

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      11. maj 2010 det skal nok blive sjovt.. glæder mig til imorgen når der er blevet ætset, så skal jeg til at lege med ringkerner.. det er altid spændende at se resultatet af ens arbejde.. og er også spændt på at se DC outputtet. det skal ligge mellem 12,6 og 14,5V. men man kan ikke bare regne sig frem til det, formlen er kun teoretisk, men i praksis kan det variere..




  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      11. maj 2010 men en smule citron syre og lidt øl i jernkloriden hjælper også ..

    bland jernkloriden med varmt vand i et "rødbedeglas" derfor der står et midt i det hele. HEHE.. og så tag et plast fad med kogende vand og stil glasset op i. så bliver syre holdt varm. og så lige røre lidt rundt imens man ætser. eventuelt kan man bare dreje fadet lidt imens det ætset print. og så tager det en små 15 min og så er det færdigt.

    edikesyre dunken er til at klare kaffemaskinene med, og alt ahdet jeg nu lige skal have afkalket, for skal bruge syre beholderen og plasttragten til jernklodriden når jeg har ætset, så kan jeg også bruge det igen på et senere tidspunkt. det er jo aktivt i nogle måneder.

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      10. maj 2010 1/3 del af hver. 1/3 40% brintoverilte. 1/3 saltsyre og 1/3 vand. og så laver vi print på 10 sek. og resikerer at ødelægger lungerne på stedet hvis det bliver indåndet.. danner den samme Klorgas som blev brugt under 2. verdens krig.

    Ellers tak.. jeg holder mig bare til jernklorid eller finætsekrystal. det kender jeg og det er til at kontrolere da det tager en 10-30 min at ætse..

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
      10. maj 2010 Nej absolute ikke. men det er MKIII trin. så de fortjener en ordentligt stømkilde.. og strømmen skal være så stabil som overhovedet muligt. så derfor den store mængde lytter. den rigtige stabile strøm gør ½delen af lyden i en forstærker

  • Christian J
    Christian J Tilmeldt:
    jun 2007
    Følger: 1 Emner: 1 Svar: 7
      10. maj 2010 De kommer da ikke til at mangle strøm smiley hehe

  • Rasmus L
    Rasmus L Tilmeldt:
    jan 2007
    Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023

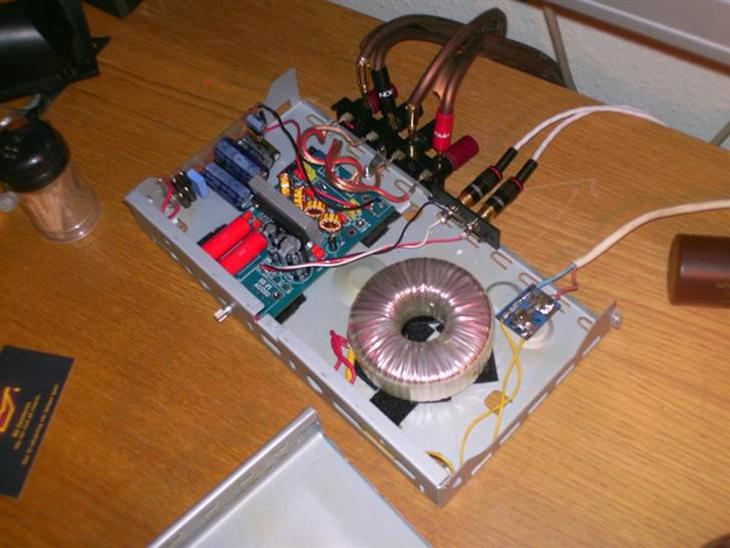

      10. maj 2010 det bliver til 3 Tripath forstærkere i meget høj kvalitet. med hver en ringkerne trafo som er voldsomt stabiliseret. med alt i tilbehør hertil.

    printene er ikke ætset endnu. det er kun mærket op, det synlige kobber du tror er printet, er faktisk det der skal ætses væk. det sorte på printene er faktisk printbanerne. smiley men de er lavet med en vinkelmåler og í fri hånd med en 0,6mm Edding F141 permanent marker. " sprit tush"

  • Marcus F
    Marcus F Tilmeldt:
    jun 2008
    Følger: 10 Følgere: 9 Emner: 9 Svar: 126
      10. maj 2010 hvad bliver det til? smiley

    hvordan har du fået lavet de fede print der?

    glæder mig til at følge processen!
