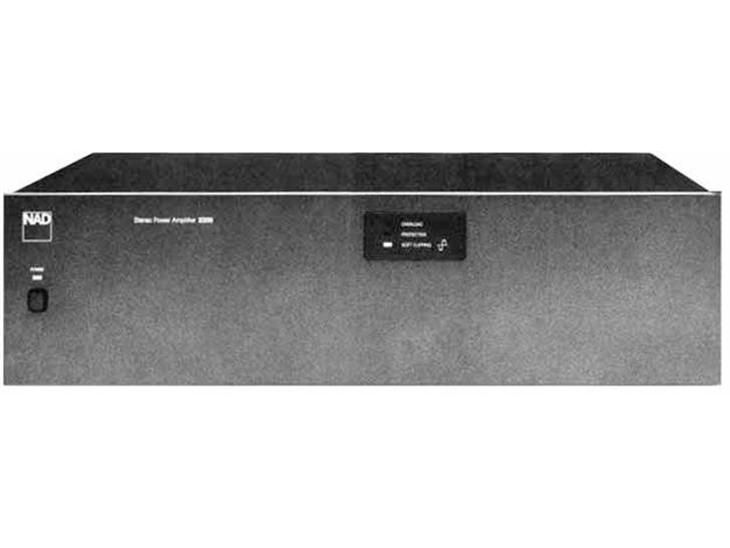

2200 Effektforstærker

Her er hvad NAD skriver om den forstærker.



Dato for fremstilling: januar 87 - februar 89
Bemærk, at dette dokument indeholder teksten fra den oprindelige produkt-brochure, og nogle tekniske erklæringer kan nu være forældet
Gengive musikalske signaler, de NAD 2200 rutinemæssigt leverer over 500 watt pr kanal til typiske
højttaleren impedances.
I faktiske måling med højttalere af komplekse impedans og lavere end gennemsnittet, følsomhed, den
2200 producerer peak lydtrykniveau over 115 dB SPL (Sound Pressure Level) i en mellemlang til
store værelse, uden hørbar eller målbare forvrængning.
Men i størrelse, varmespredning og omkostninger, de NAD 2200 er i lighed med mange andre forstærkere bedømt på kun
100 watt per kanal. For audiophiles der kan bruge og sætte pris på sin kapacitet, de 2200 er
uden tvivl den bedste købe udgangsforstærker nogensinde er fremstillet.
Nøglen: Real-World Design
Undersøges ud fra en synsvinkel, at 2200 er et meget konservativt normeret 100 watt / kanal magt
forstærker, som har et ekstraordinært 6 dB i dynamisk headroom, hvilket betyder, at det kan producere mere end
fire gange sin mærkeeffekt under musikalsk transienter.
Kigget på en anden måde, at 2200 er en super-forstærker, der producerer mellem 400 og 800 watt pr
kanal for musik (afhængigt højttaler impedans), men indeholder en "intelligent" strømforsyning, at
giver det den beskedne størrelse, varmespredning, og omkostningerne ved en konventionel 100 W / kanal forstærker.
Nøglen til udformningen af 2200, som med alle NAD forstærkere, er at dens design går ud over
konventionelle specifikationer og laboratorieundersøgelser til at yde optimal ydeevne under de betingelser
af daglig brug, NAD forstærkere er designet først og fremmest, at reproducere dynamisk varierende
bølgeformer af musik-ikke bare sinus-bølge test toner. De er designet til at levere en uforfalsket beføjelse til at
højtalere af enhver impedans-ikke kun til en 8-ohm test modstand. NAD's ingeniører har altid
anerkendt betydningen af at levere et højt niveau af output nuværende til at føre den lave og komplekse
impedances af virkelige højtalere. NAD uropført brug af Soft Clipping ™ i faststof-forstærkere til
undgå barske forvrængning, når kravene i det musikalske signal overstiger forstærkerens grænse. Alle NAD
forstærkere funktion høj dynamisk headroom for forbigående lyde i musikken.
NAD 2200 er en ægte "dynamisk" udgangsforstærker. Dens hjerte er den unikke PowerTracker kontrol kredsløb
(patentanmeldt), som automatisk justerer forstærkerens maksimale effekt i henhold til
dynamiske karakter af signal, der er forstærkning. Som det sømmer sig for et produkt designet til
reproduktion af musik, NAD 2200 opnår sin maksimale effekt på 400 til 800 watt pr
kanal, når forstærke lang række musikalske signaler, som indeholder toppe IO til 20 dB højere end gennemsnittet
plan. Men når forstærkeren er fodret med et højt og konstant signal (dvs. en sinus-bølge test tone i stedet for en
musikalske bølgeform), dens maksimale output automatisk afviser at undgå overophedning, og i sidste ende
niveauer mellem 100 og 200 watt pr kanal.
Den 2200 stort set omdefinerer begrebet dynamisk hoved-værelse.
Sin høje effekt reserver er til rådighed, ikke kun for de korte 20-millisekund udladninger bruges i standarden
IHF dynamisk headroom test, men også for musikalske stigninger og climaxes varig ti gange længere. Selv med
komprimerede optagelser af rock musik, hvor toppe kan kun 8 dB højere end gennemsnittet
magt, som kan være nok variation til at gøre det muligt for 2200 til at fungere på høj effektivitet og opretholde en
klipning niveau over 500 watt per kanal i 4-ohm impedans, som er typisk egentlige højttalere.
Appellen af NAD 2200 kan baseres primært på sin kombination af høj dynamisk effekt og lav
omkostninger, men der er andre bemærkelsesværdige aspekter af dets design, også.
Gennemsigtig lyd
Audio kredsløb i 2200 er baseret på samme principper, som vandt hele verden ros for andre
NAD forstærkere. I 2200 kredsløbene er skaleret op betydeligt i hastighed og effekt ved brug af de fineste
udvalgte dele til rådighed i dag-individuelt testet filter kondensatorer og ultra højhastigheds-transistorer for
stor båndbredde og meget lav forvrængning. Output etape er en fuldt supplerende parallelle kredsløb
ved hjælp af high-gevinst 25MHz transistorer med over 10 gange den "sikker drift område" af transistorer der anvendes i
typisk 100 watt / kanal design.
Høj spænding, høj nuværende design
Strømstyrke gennem voice-coils er det, der skaber en højttaler til at producere lyd, og NAD var
første producent til at understrege vigtigheden af højtydende nuværende kapacitet-ubegrænset ved såkaldte
beskyttelse kredsløb-til at klare de komplicerede, reagerer med utålmodighed, at mange af talerne til stede. NAD
2200 kan producere peak output strømme over ± 50 ampere-on-demand, sammen med peak output
spænding på ± 95 volt til at håndtere de mest dynamiske signaler.
Inverteret kanaler for kraftfuld bas
Den største effekt krav almindeligvis forekomme ved lave frekvenser. Bass signaler er i fase (og næsten
mono) i de fleste optagelser; således når bas bølgeform er stærkt positivt i venstre kanal, det
normalt er stærkt positivt i den rigtige kanal på samme tid. Som et resultat begge kanaler trækker strøm
samtidig fra den positive halvdel af strømforsyningen, mens den negative en halv sidder inaktiv. Under
negative halvdel af bølgeform, begge kanaler drage den negative forsyning, mens den positive forsyning
sidder inaktiv. I NAD 2200 den rigtige kanal er internt i omvendt polaritet. Når en bas bølgeform
årsagerne venstre kanal til trækker strøm fra den positive forsyning, den rigtige kanal trækker sin bas magt
fra den negative forsyning, og vice-versa. Dette effektiv brug halvdele af den øjeblikkelige belastning af enten
levering, så meget stærkere bas til gengives uden afdrypning levering.
Passerelle
NAD 2200 er så stærke i normal stereo mode at få lyttere vil nogensinde brug for mere. For
særlige situationer, de to kanaler i 2200 kan bygges bro over til at danne en mono amp virkelig enorme
kraft. Sin bedømt løbende sinus-bølge output er 400 watt, mens dens dynamiske effekt overstiger
1200 watt i 8 ohm og 1600 watt i 4 ohm.
To 2200s i brokoblingsdrift (levere over 3 kW i et par 4-ohm højttalere) ville koste omkring
det samme som en almindelig 400-watt forstærker.
Quiet kredsløb
Den delikatesse og renhed af lav-niveau musikalske oplysningerne er så vigtigt for realisme som beføjelse til at
håndtere climaxes. Signal-støj-forhold i 2200 (i forhold til nominel 100 W / kanal output-niveau) er
større end Ill dB, nr. fan støj. I de fleste magt ampere, der er i stand til det samme 500 W / kanal udgang på
musikalske signaler som 2200, støjende ventilator skal bruges for at fjerne overskydende varme fra kredsløbene.
Effektiv 2200 er fuldstændig, blissfully lydløs i drift.
Close-tracking Soft Clipping ™ Den nyligt forbedret Soft CLIPPING "kredsløb i 2200 nøjagtigt spor
de tilgængelige spidseffekt, uanset højttaler impedans. Ældre Soft CLIPPING "" kredsløb tendens til at
reducere den tilgængelige dynamiske effekt af 1.5 til 2 dB for at sikre, at kontinuerlig produktion vil
altid være fri for hård forvrængning (selv når forstærkeren blev over-drevet).
Med den nye PowerTracker ™ kredsløb, denne begrænsning ikke længere gælder. Nu forstærkerens lyd
forbliver subjektivt rene og gennemsigtige ret op til den maksimale output-niveauet. Det er fortsat sund
godt selv på niveau 2 til 3 dB over forstærkerens maksimale output, siden Soft Clipping
kredsløb forsigtigt afrunder den bølgeform hjørner og forhindrer enhver konkurrenceforvridning på grund af strøm-forsyningen
graduering samt reducere høj for harmoniske, som kan beskadige diskanter.
"Audible CLIPPING" Indikator
At sætte brugeren i stand til at gøre størst muligt brug af den dynamiske effekt i 2200, en front-panel "Overbelastning"
LED-indikatoren lyser, når forstærkeren er drevet til klipning (eller udviser andre forvrængning)
i lang tid nok til at være akustisk. Kalibrering er baseret på psyko-akustiske undersøgelser, der viser, at
Det audibility af klipning afhænger ikke kun af graden af den deraf følgende forvridning, men også på dens
varighed. (Hvis en intens, men kort forbigående overbelastning forstærkeren for mindre end en tusindedel af et sekund,
du kan ikke høre det.) Indikatoren værker ved at sammenligne output signal med input, instant af instant.
Ideelt forstærkerens output signal bør være en nøjagtig kopi af sit input, som skaleres op med en faktor på 40 i
spænding. Komparatorgruppen kredsløb deler output signal med 40, subtrahere det fra indgangssignal, og
blinker LED, hvis der er potentielt akustisk afvigelse fra perfekt linearitet.
NAD 2200 er en "commutating" udgangsforstærker, dvs Den har to strømforsyninger, der skifter til
høj spænding, når den maksimale effekt er nødvendig, og at skifte til den lavere spænding for
køligere operation på gennemsnitlig effekt niveauer. (Overgangen kaldes en kommutatormotor; deraf navnet for denne
type forstærker.) Ved selve den grundlæggende idé er ikke ny. Hvad gør NAD 2200 unikke er, hvordan
drastisk det løser de to problemer, som andre commutating forstærkere lider af: (1) fattige
effektivitet, hvilket resulterer i høje varmespredning i strømforsyningen og dermed høje omkostninger, og (2)
skifte transienter, som kan blive en form for hørbar forvrængning.
Dybest set nogen effekt forstærker består af to dele: en strømforsyning og en audio kredsløb. Audio
kredsløb fungerer som en ventil, åbning og lukning til foder strømmen fra strømforsyningen til
højttaleren i overensstemmelse med kravene i lydsignalet.
I tilfælde af 2200, audio kredsløb er en fuldt supplerende DC-koblet klasse A / B kredsløb designet
for 500-watts output, der opererer i klasse A for distortionless lyd på et lavt niveau og bevæger sig i klasse B
for ren, effektiv drift ved højere niveauer. Det har en hurtig, høj kapacitet output fase udstyret med henblik på
høj peak nuværende husleje (: '? I 50 ampere) og det store peak-til-top spænding swing (190 volt), der er
hensigtsmæssigt at en veldesignede 500-watt forstærker.
Højspændingsforsyningsnettet strømforsyning i 2200 giver 190-volt swing behov for fuld-magt
operation, men det er overlæg designet til at være selvbegrænsende, i stand til at levere høj strøm til kun en kort
periode. Den lavere spænding giver en 125-volt swing og har rigelig kapacitet til at køre forstærkeren
komfortabelt ved 150-watt niveauer hele dagen lang, Hvis forstærkeren blev bygget til en kontinuerlig 500 watts output,
det ville kræve en enorm magt transformer, særlige for høj nuværende filter kondensatorer, plus en
omfattende system af køleprofil finner og ventilation ventilator til at bortlede den deraf følgende spildvarmen.
Produktionsomkostningerne for den forstærker ville blive fordoblet eller tredoblet, for intet formål. Musik sjældent
kræver en gennemsnitlig effekt langt større end omkring 50 watt (selv for en meget høj lydstyrke), og
meget få højttalere kan absorbere en kontinuerlig udgangseffekt på 500 watt i mere end et par sekunder.
Musik er dynamiske, der kræver høj effekt kun i brister.
Den NAD 2200 PowerTracker ™ kredsløb er designet til at gengive musik. Sin højspændings-strømforsyning
indeholder en solid-state hukommelse enhed, der gemmer oplysninger om den seneste historie forstærkerens
output nuværende og deraf følgende varmespredning. Hvis produktionen har været svingende op og ned (Ie
afspilning af musik), så den gennemsnitlige nuværende er beskedent, og med høj spænding fortsætter med at fungere på
fuld kapacitet, klar til at levere høj effekt, når det er nødvendigt. Men hvis den gennemsnitlige går op! der afspejler et konstant
produktion af flere hundrede watt i mere end et par sekunder, derefter med høj spænding gradvist
lukker ned, tvinger forstærkeren til at udlede dens magt, hovedsagelig fra de lavere spænding.
Således mens NAD 2200 fungerer som en 500-watt forstærker med musikalske signaler, kan det ikke gøres til
overophedet. Og når fodret kontinuerlig sinus-bølge test toner bliver det i realiteten en 150.watt amp. Sin
operation er så effektiv, at den størrelse, varmespredning, og omkostningerne til fremstilling af 2200 er næsten
det samme som en almindelig 100 til 150.watt forstærker, Hvis kommutatormotor skifte sker ved lav effekt niveauer,
opkobling transienter kan blive en form for hørbar forvrængning.
Dette ikke sker i NAD 2200, af to grunde, (1) Overgangen til høj-spænding
forekommer kun i temmelig høj effekt niveau (ca. 140 watt). I forhold til dette niveau, selv en almindelig
skifte forbigående ville repræsentere en inaudibly lille procentdel af forvrængning. I de fleste musik, der er
ingen skift på alle; den høje-spænding bruges kun i disse kort transienter og climaxes at
efterspørgslen toppen 6 dB for forstærkeren's dynamikområde, når peak støjen typisk overstige 110 dB
(6 ohm højttaler, 88 dB følsomhed).
(2) 2200 ikke pludseligt skifte fra en levering til den anden. Output fase er permanent
forbundet med lavere spænding. Den kommutatormotor er simpelthen en elektronisk port, der åbner, når
er nødvendige for at gøre det muligt løbende at flyde fra høj spænding-hurtigt nok til at levere strøm
behov for pludselig fuld-magt transienter, men smidigt nok til at garantere, at ingen kobling
transienter er stadig spores i udgangssignalet.
NAD er verdens førende producent af høj kvalitet stereo udstyr. Siden 1978, NAD
stereo-komponenter har vundet universel ros for deres avancerede teknik, fremragende lyd, lette
af brug og fineste pris ydeevne værdi. NAD produkter sælges ved en nøje udvalgte netværk af
forhandlere i tyve-ni lande i verden. Hvis du ikke har set navnet være-forgrunden, er det fordi
NAD investerer de fleste af sine penge i teknik i stedet for reklame-afhængige af begejstrede ord-ofmouth
omtale og en ubrudt streng af rave reviews i blade for at sprede nyheden om
overlegenhed af NAD's design. I overensstemmelse med sit engagement i høj værdi ingeniør-og innovative
produktdesign, NAD er stolt af at indføre Model 2200 Effektforstærker.
POWER AMP sektion
Kontinuerlig udgangseffekt i 8 ½ * 100W (20dBW)
Nominel forvrængning (THD 20Hz - 20kHz) 0,03%
Klipning effekt (maksimal kontinuerlig effekt per kanal) 140W
IHF Dynamic headroom på 8 ½ 6 dB
IHF dynamisk effekt (maksimal kortsigtede effekt per kanal) 8 ½ 400W (26dBW)
4 ½ 600W (28dBW)
2 ½ 800W (29dBW)
Dæmpning faktor (ref. 8 ½, 50Hz)> 100
Indgangsimpedans 25k ½ / 1000pF
Input følsomhed (for nominel effekt i 8 ½) 700mV
Frekvensgang 3Hz - 80kHz / 0,-3dBdB
Signal / støjforhold ref. 1W> 91dB
ref. nominel effekt> 111dB
THD (20 Hz - 20 kHz) <0,03%
Brokoblingsdrift
Kontinuerlig udgangseffekt i 8 ½ * 400W (26dBW)
IHF Dynamic headroom på 8 ½ 5 dB
IHF dynamisk effekt (maksimal kortsigtede effekt per kanal) 8 ½ 1.2kW (31dBW)
4 ½ 1.6kW (32dBW)
Fysiske specifikationer
Dimensioner (B x H x D) 420 x 123 x 370mm
Nettovægt 12.5kg
Shipping vægt 14kg
Strømforbrug (120 ~ 240V, 50/60Hz) 770W
* Mindste effekt pr chnnel, 20 Hz - 20 kHz, begge kanaler drevet med ikke mere end normeret distiortion.
Dimensioner er af enhedens kabinet uden knyttet fødder; tilføje op til 18mm for den samlede højde.
Dimension dybde udelukker terminaler, stikkontakter, kontrol og knapper.



Fra andre bruger herinde data:

http://hifigalleri.dk/html/gal_visbruger.asp?userID=10563

Continuous output power into 8ohms 2* 100W (20dBW)
Rated distortion (THD 20Hz - 20kHz) 0.03%
Clipping power (maximum continuous power per channel) 140W
IHF Dynamic headroom at 8ohms +6dB

IHF dynamic power (maximum short term power per channel)

8ohms 400W (26dBW)
4ohms 600W (28dBW)
2ohms 800W (29dBW)
THD (20Hz - 20kHz) <0.03%

Bridged Mode
Continuous output power into 8ohms 2* 400W (26dBW)
IHF Dynamic headroom at 8ohms +5dB

IHF dynamic power (maximum short term power per channel)
8ohms 1.2kW (31dBW)
4ohms 1.6kW (32dBW)
